管形母线的结构特点与技术原理

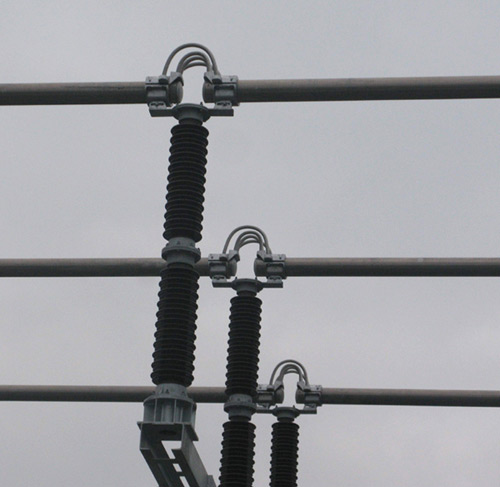

管形母线，顾名思义，其导体呈中空的圆柱形管状结构。这种独特的设计是其高性能的关键所在。核心导体通常由高纯度、高导电率的铝材或铜材制造而成，以满足大电流载流的需求。其外表面根据运行环境和绝缘要求，可选择采用裸露方式（需通过绝缘子支撑固定于安全距离）、覆盖绝缘材料（如硫化硅橡胶），或整体封装在密封金属外壳中形成气体绝缘管道母线（GIL）。管形导体的几何构造使其在通以大电流时，能够显著减小集肤效应带来的影响。集肤效应是指交流电流频率升高时，电流倾向于在导体表面流动的现象，这会导致导体有效截面减小、电阻增大、损耗增加并发热严重。而管形母线因其有效的电流分布特性，与等效截面的实心矩形母线相比，具有更高的载流密度和更低的交流电阻损耗，从而实现了能源的高效传输。同时，其中空结构提供了优异的力学性能，特别是在相同截面积下，管状结构的抗弯强度远高于扁平结构，这使得母线在长跨距支撑情况下，能有效对抗短路电流产生的巨大电动力和风荷载等外部应力，确保结构稳定。

管形母线的主要优势分析

管形母线的优越性体现在多个关键维度。载流能力卓越：在同等截面下，其允许的持续载流量和动热稳定电流均优于传统矩形母线，尤其适用于大电流传输需求（可达数千安培乃至更高），为大型电力枢纽提供了坚实的支撑。损耗低，节能高效：优化的电流分布特性使得其交流电阻降低，有效降低了线损，长期运行的经济效益显著，对实现“双碳”目标具有积极意义。空间占用少，布局灵活：管形母线可以在较高的空间进行架空布置，其紧凑的圆柱外形相较于复杂的矩形母线排，极大节省了宝贵的空间资源，特别适合在场地受限、布置复杂的区域应用，提升了配电设备的空间利用率。可靠性高，维护量少：其表面光滑且封闭（尤其在绝缘或GIL形式下），不易积灰、积雪，受污染影响小，局部放电风险低，耐候性强，大大减少了污闪等故障概率，运行稳定性极高，且后期维护工作量小、成本低。电晕影响小：在较高电压等级下，管形母线表面的电场分布比矩形母线更为均匀，尤其是在母线端部和连接处，配合采用合适的均压环设计，能有效抑制电晕放电的产生，减少可听噪声和无线电干扰，优化了运行环境。

管形母线的材质选择与制造工艺

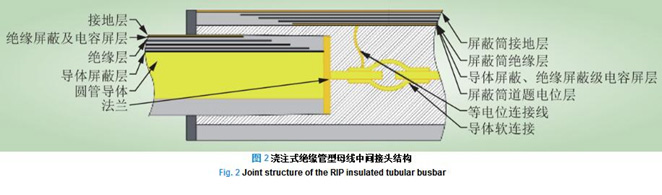

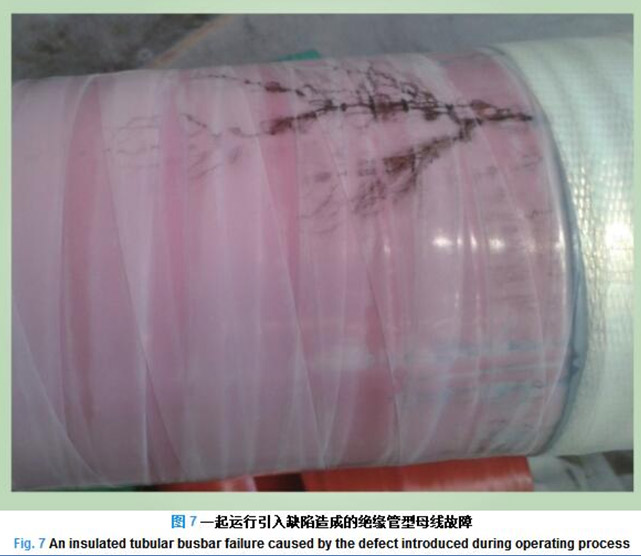

无论何种绝缘形式，确保绝缘材料与管导体的紧密结合、无间隙、无气泡，以及优异的局部放电性能，是绝缘结构设计的核心目标。

管形母线的典型应用场景与安装要点

管形母线凭借其优越特性，已在众多场景中广泛应用：大型变电站的高、中压配电装置：特别是升压站、降压站的主变进线、出线以及母联连接回路，作为主母线使用是其主要战场。其大载流能力和高可靠性是支撑电网骨架的关键。大型发电厂（火电、水电、核电）的厂用电系统：发电机出口至主变或启动/备用变之间的连接母线，常采用大截面、高绝缘等级的管形母线。大型工业与商业建筑：如数据中心、大型化工厂、钢铁厂、铝冶炼厂等对供电容量、可靠性和空间利用要求极高的场所。新能源场站汇集系统：在大型风电场和光伏电站，用于将分散的发电单元产生的高压电流汇流至升压站。城市地下输电走廊：气体绝缘管道母线（GIL）特别适用于穿越隧道、河流、人口密集区等环境要求苛刻的城市地下输电工程，提供安全高效的电力输送通道。

安装要点不容忽视：支撑设计：母线支架和绝缘子需满足抗弯、抗压强度要求，考虑跨距、地震载荷、短路电流电动力、风载及温差伸缩的影响。合理设置固定支架和滑动（或导向）支架，确保母线轴向热胀冷缩能自由移动而应力最小。伸缩补偿：长距离敷设时，必须在适当位置（如直线段较长处、方向改变处附近）设置母线伸缩节（补偿器），以有效吸收因环境温度变化或负荷电流引起的热胀冷缩量，防止巨大应力的累积导致结构变形或破坏。金具连接点或软连接部位也是热应力的吸收点。连接可靠性：导体段之间的连接（管对管）以及与设备（变压器、开关柜）的连接至关重要。连接方式可采用焊接（如氩弧焊，需保证焊透、无夹渣）、法兰螺栓连接或插接式弹性连接，均需确保接触面平整、清洁、处理良好（如镀银、搪锡），并使用足够数量、足够扭矩的紧固件，保证接触电阻低、长期稳定，避免过热。封闭母线密封性：对于共箱式或GIL，安装过程中及完成后必须确保密封系统的完整，气室抽真空、充气（如SF?）需符合规范要求，并设置压力监视装置。接地要求：裸露安装的母线，其支撑结构（构架）必须有可靠接地。绝缘母线的金属屏蔽层、包覆母线的接地金属外壳或GIS/GIL的壳体也必须多点可靠接地。

管形母线的未来发展趋势

随着电力需求的持续增长、电网规模的不断扩大以及对可靠性、智能化、环保要求的日益提高，管形母线技术也在不断创新和发展：更高电压等级与大容量化：适应特高压交直流电网的发展需求，更高额定电压（如1100kV及以上）和更大传输容量（如8000A及以上）的管形母线研发与应用将是重点，尤其在直流输配电领域需求显著。智能化与状态监测集成：集成分布式温度传感器（如光纤测温）、局放在线监测装置、气体压力及微水监测单元等，实时监测母线运行温度、局部放电、气体状态等关键参量，实现运行状态的可视化、故障预警和智能诊断，提升设备的主动防御能力，这也是智慧变电站建设的重要组成部分。新材料与新工艺的应用：探索更高导电率、更高强度的新型铝合金、铜合金或复合材料；研究更环保、更高导热性、更耐老化、更低局放性能的绝缘材料（如环保型硅胶、纳米改性材料、高温热塑性材料等）；优化制造工艺（如连续挤压、高效焊接、精密成型技术）以提高效率、降低成本、提升质量一致性。环保化与标准化：减少SF?气体的使用或开发环境友好替代气体（如干燥空气、N?、洁净压缩空气或混合气体绝缘）是封闭母线的重要研究方向。同时，产品设计、制造、试验和安装的标准化程度将进一步提高，以促进市场发展和确保产品质量。
